概述：
MFQ-Ⅰ型便携式煤粉取样器适用于正压直吹式制粉系统，主要用途是从磨煤机与燃烧器之间的煤粉管道中对煤粉进行采样，本产品技术性能符合相关标准，结构设计合理，携带、使用方便，取样快捷，取样劳动强度小，一人即可操作，一套便携式煤粉取样器可配套若干套取样密封座使用。彻底解决了直吹式制粉系统的煤粉取样问题。主要适用于各锅炉使用单位、锅炉制造单位、国家各级特检院、锅检所等对锅炉节能减排监测及锅炉磨煤机等设备分析必备装置，具有小巧灵便、携带方便、取样代表性强等优点，完全实现纯等速取样，能够对煤粉细度进行精确监测，从而提高锅炉运行的经济性。
应用范围：
1、锅炉适用单位的煤粉的常规采样，为了检查分配到每个燃烧器的燃煤数量。
2、锅炉制造单位鉴定锅炉燃烧情况及改善和提高制造工艺提供参数。
3、省市级特检院、锅检所定期抽检锅炉
，为制定相关制度及节能减排提供依据。
4、启用新的磨煤机时，用煤粉采样器进行测试，以实现对新的磨煤机进行合理调整。
5、调整燃煤在各燃烧器煤粉管道间的分配。
6、测定煤粉的颗粒度。
7、新煤种的燃烧试验，使用便携式煤粉采样器可评估磨煤机对某个煤种的研磨性能。
技术参数：
◆适用范围：正压直吹式制粉系统煤粉取样
◆管道内气流速度：15—30m／s
◆取样枪规格：700×φ25mm
◆取样孔径：φ8mm
◆取样时间：2—3min／每次
◆管道直径：210—1400mm
◆介质：煤粉
◆重量：6.5公斤
◆旋风分离器的分离效率：99.9％

 、
装置构成及使用：

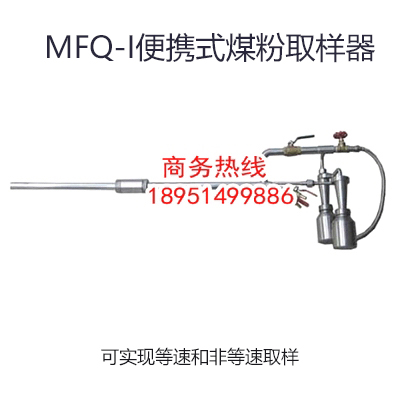

MFQ-Ⅰ型便携式煤粉取样器主要由取样枪管、快速连接活接头、初级分离器、二级分离器、取样瓶等构成。
1、一套便携式煤粉取样器可配套若干套取样密封座，使用时需在每根煤粉管道上安装一套取样密封座。
2、取样密封座安装时，只要在一次风管上开一圆形小孔，将取样密封座焊接在煤粉管道上即可。
3、取样时先检查取样枪各部件是否连接完好，确认取样瓶等连接无误后，方可开始取样。
4、打开煤粉管道取样测点密封座，将取样枪口迎气流方向插入管道中，在同一直线上逐点采样。
5、取样结束后，收回取样枪，关闭取样密封座阀门。
|
